Model autogenerujący SOLIDWORKS - balustrada cz.I

Przykład, od którego zaczynam omawianie na swoich szkoleniach funkcjonalności SOLIDWORKS®, zasady, porady i sztuczki modelowania w taki sposób, aby jeden model mógł być wykorzystywany wielokrotnie – standardy, moduły, wyroby podobne.

Wprowadzając do modelu wiedzę inżynierską zyskuje on „możliwość” sterowania cechami konstrukcyjnymi poprzez zmianę odpowiednich parametrów. W tego typu modelach parametry wejściowe nie są określane bezpośrednio przez konstruktora, ale poprzez wskazanie w nim parametrów lub cech konstrukcyjnych, z których ma nastąpić autogenerowanie. Stąd ja nazywam takie modele modelami autogenerującymi.
Pierwsza część tutorialu – model balustrady, konstrukcji spawanej z profili, która ma swoje trzy wersje do 1m, między 1m a 1.5m oraz powyżej 1,5 metra długości.

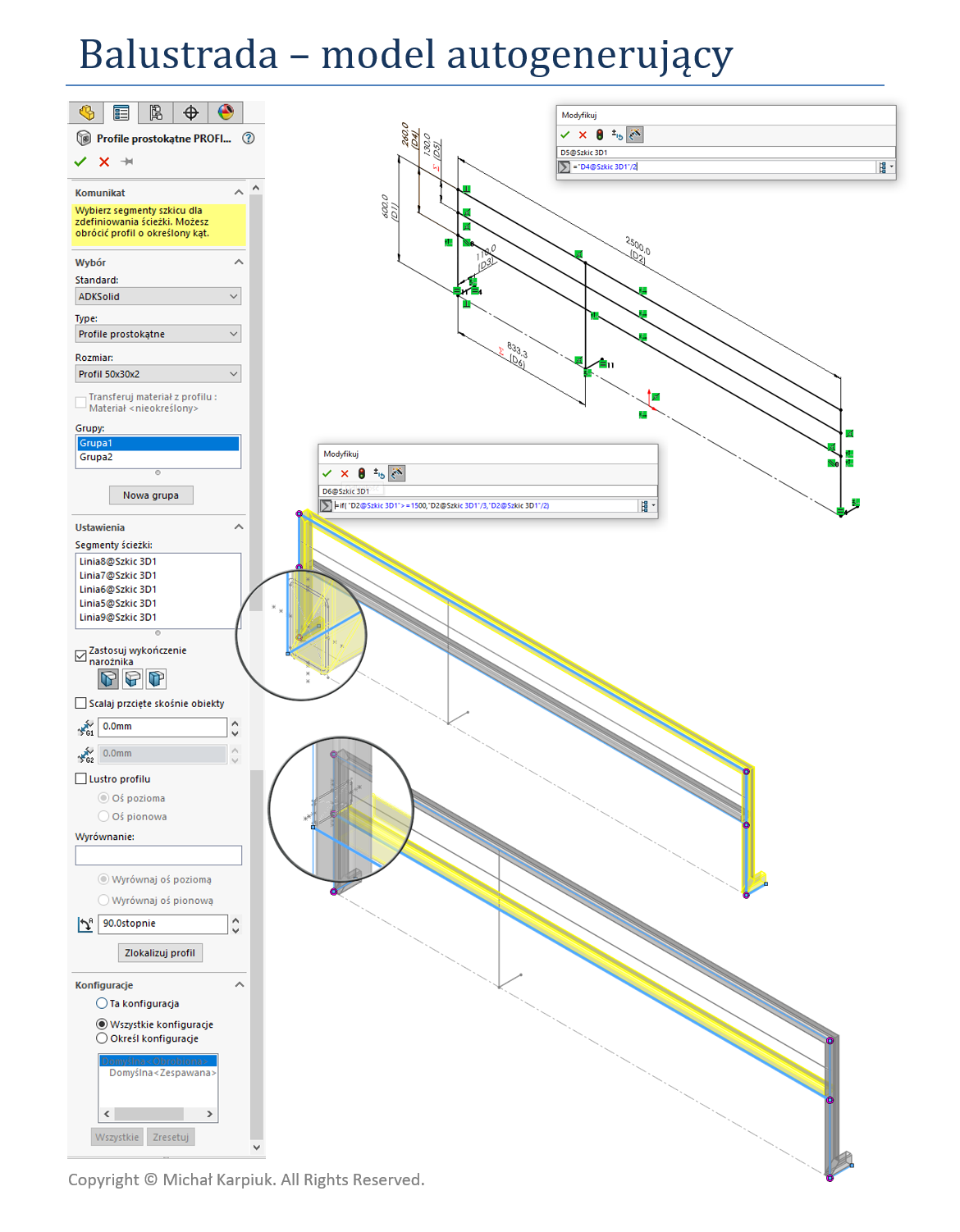

SOLIDWORKS Tutorial balustrada I 1

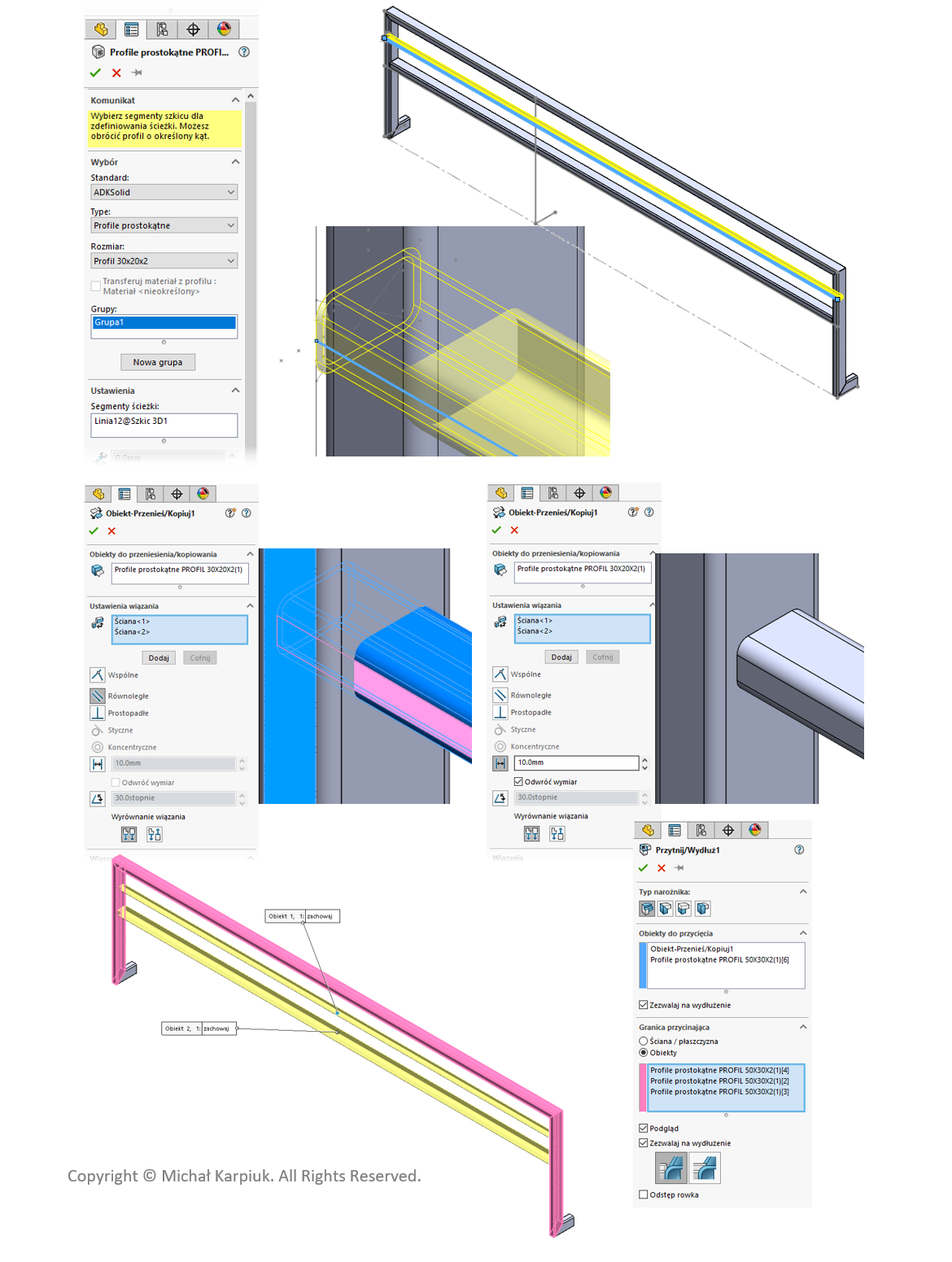

SOLIDWORKS Tutorial balustrada I 2

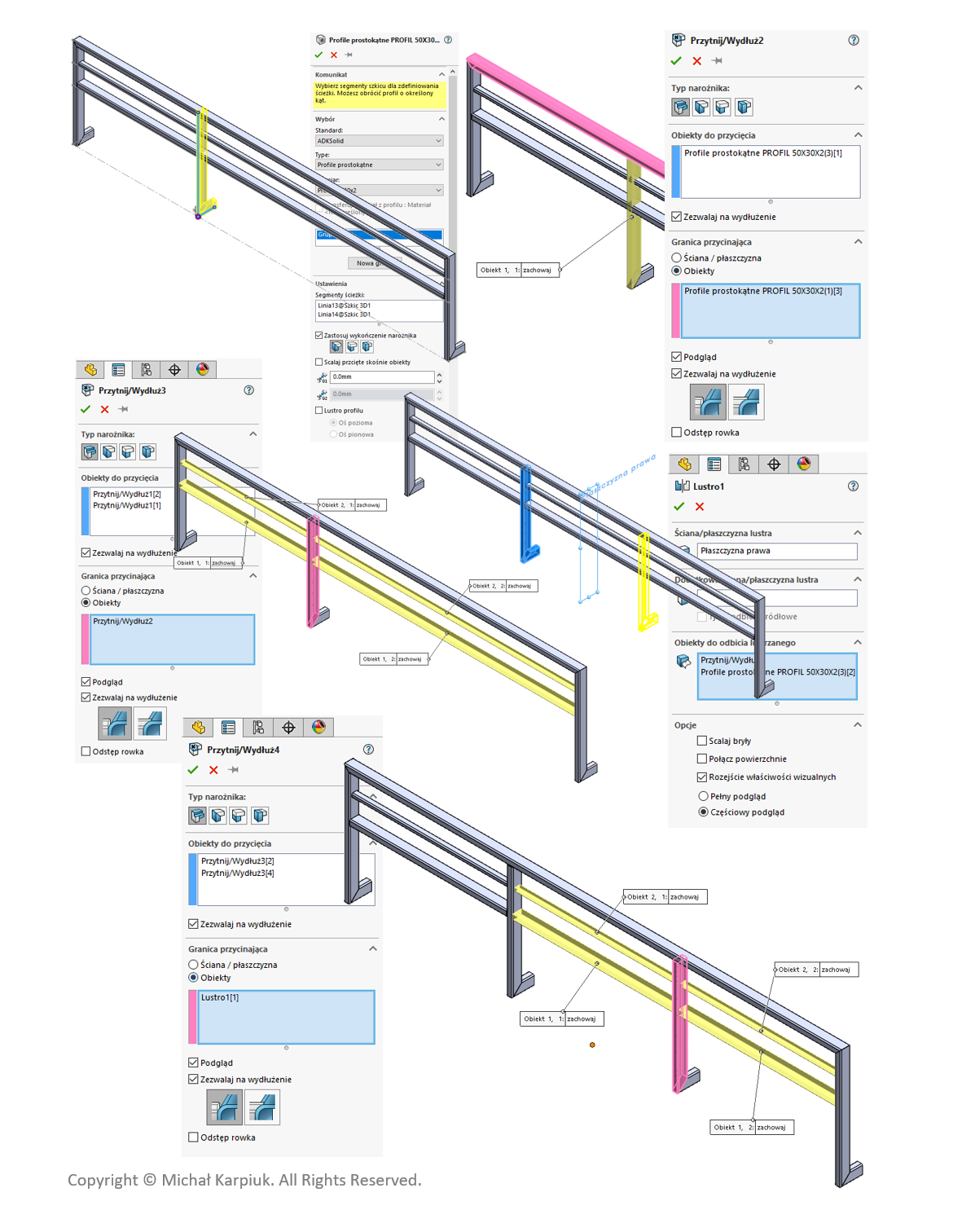

SOLIDWORKS Tutorial balustrada I 3

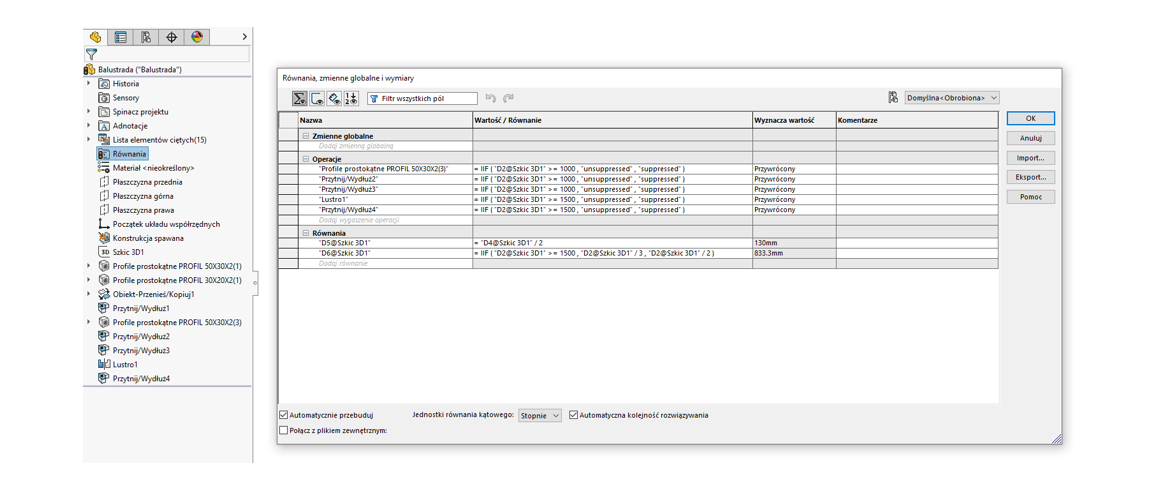

SOLIDWORKS Tutorial balustrada I 4
